- 產品概述
功能特性
豐富的ISP處理技術，支持手動調節Gamma校正、平場校正、LUT、黑電平調節等
多種靈活的曝光和采集方式，支持2-TDI，最高行頻100 kHz
支持ROI提行頻（單線模式最高200 kHz）
支持雙向I/O，輸入/輸出可靈活配置
結構設計緊湊，正面板和側面板均有安裝孔，可進行靈活安裝
兼容Camera Link協議及GenICam標準
訂貨型號

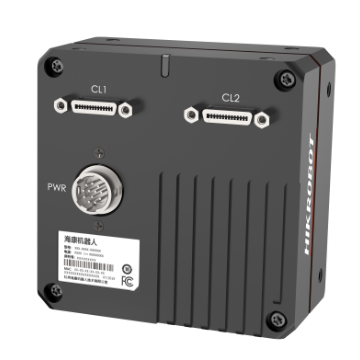

MV-CL082-92CM

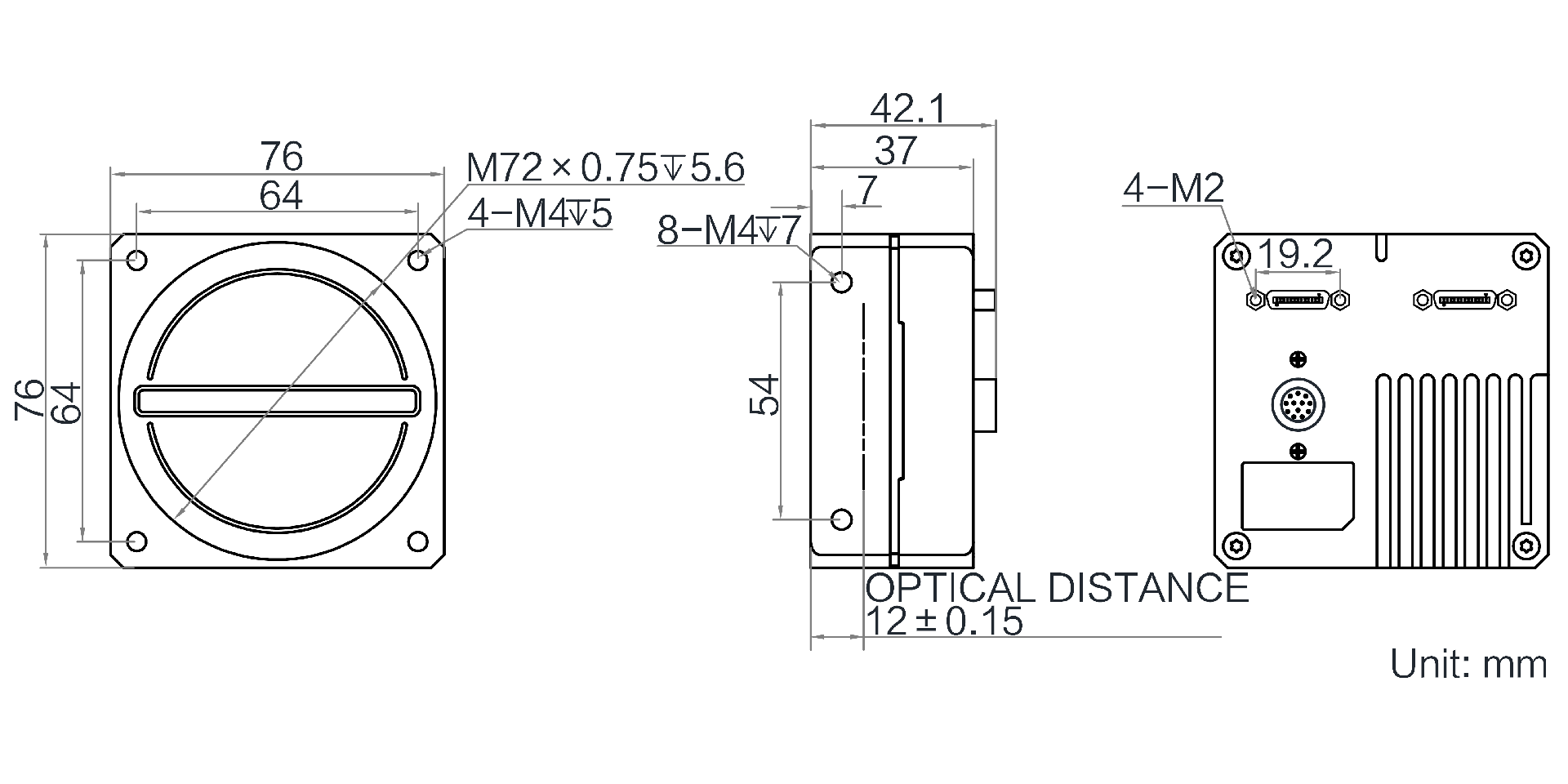

外形尺寸
型號 型號 MV-CL082-92CM 名稱 8K Camera Link，7μm，黑白 性能 傳感器類型 CMOS 像元尺寸 7 μm 分辨率 8192 × 2 成像模式 支持1-line/2-TDI 最大行頻 20 kHz（Base），40 kHz（Medium），80 kHz（Full），100 kHz（80-bit） 配置模式 Base，Medium，F(xiàn)ull，80-bit 通道模式 1 × 2，1 × 4，1 × 8，1×10 通道數 2/4/8/10 Taps 像素時鐘 40 MHz，66 MHz，80 MHz，85 MHz 動態范圍 63.4 dB 信噪比 40.8 dB 增益 1.0 x 曝光時間 3 μs ~ 10 ms 快門模式 支持自動曝光、手動曝光、一鍵曝光；
支持固定曝光時間、脈沖寬度控制曝光時間黑白/彩色 黑白 像素格式 Mono 8/10/12 Binning 支持1 × 1，2 × 2，4 × 4 鏡像 支持水平鏡像 觸發模式 外觸發，內觸發 外觸發模式 行觸發，幀觸發，行+幀觸發 電氣特性 數據接口 Camera Link 數字I/O 12-pin P10接頭提供供電和I/O：4路雙向可支配I/O（Line 0/1/3/4），支持差分和單端IO信號；Camera Link提供IO（CC1/CC2/CC3/CC4） 供電 12 ~ 24 VDC 典型功耗 9.8 W@12 VDC 結構 鏡頭接口 M72*0.75，法蘭后焦12 mm；可通過轉接環轉接至F口鏡頭 外形尺寸 76 mm × 76 mm × 42.1 mm 重量 約320 g IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下） 溫度 工作溫度-20~55℃，儲藏溫度-30~80℃ 濕度 5%~90% RH無冷凝 一般規范 軟件 MVS及符合Camera Link協議的采集卡控制軟件 操作系統 Windows 7/10 32/64bits 協議/標準 Camera Link V1.2，GenICam 認證 CE，F(xiàn)CC，RoHS，KC
