功能特性
豐富的 ISP 圖像處理技術, 手動調節 Gamma 校正、平場校正、 LUT、黑電平調節等
多種靈活的曝光和采集方式,最高行頻可達50 kHz
支持雙向可配置 I/O,輸入/輸出可靈活配置
結構設計緊湊, 正面板和側面板均有安裝孔,可進行靈活安裝
兼容Camera Link協議及GenICam標準
訂貨型號
MV-CL161-41CM

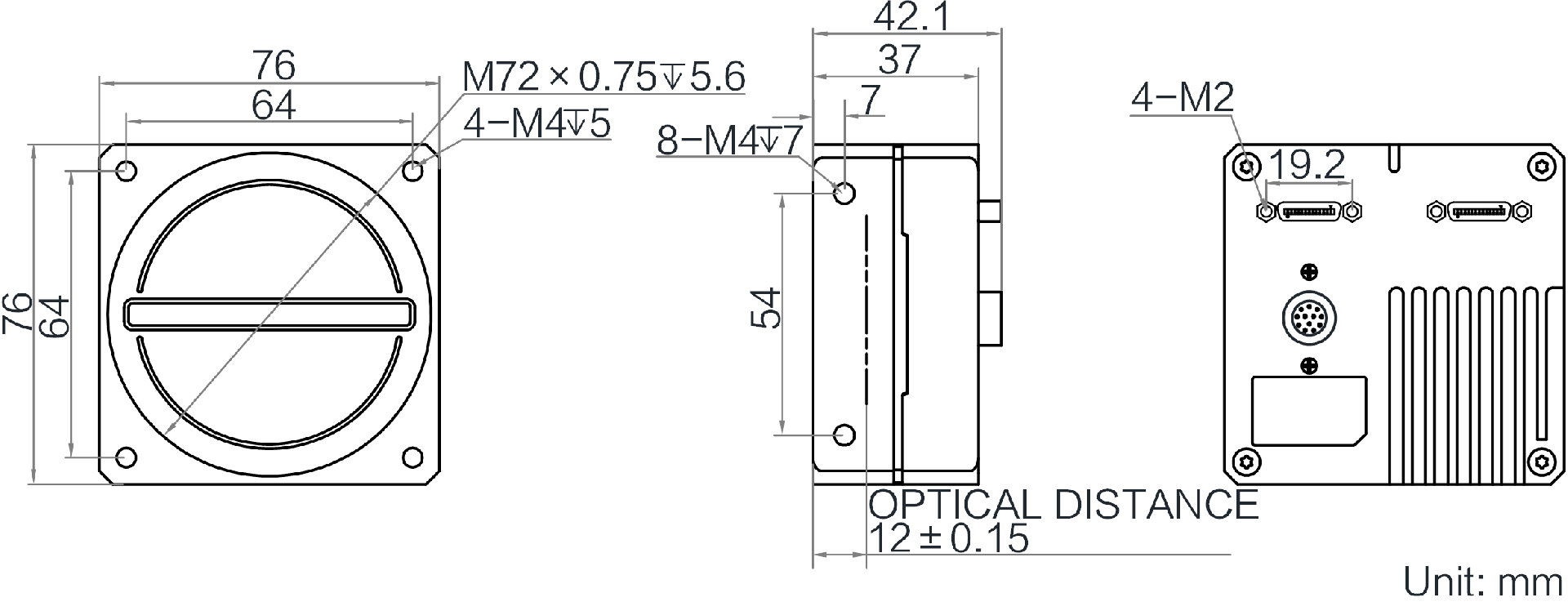

外形尺寸

| 型號 | 型號 | MV-CL161-41CM |
| 名稱 | MV-CL161-41CM | |
| 性能 | 傳感器類型 | CMOS |
| 像元尺寸 | 3.5 μm | |
| 分辨率 | 16384 × 1 | |
| 成像模式 | 1-line | |
| 最大行頻 | 10 kHz(Base), 20 kHz(Medium), 40 kHz(Full), 50 kHz(80-bit) | |
| 配置模式 | Base,Medium,F(xiàn)ull,80-bit | |
| 通道模式 | 1 × 2,1 × 4,1 × 8,1 × 10 | |
| 通道數 | 2/4/8/10 Taps | |
| 像素時鐘 | 40 MHz, 66 MHz, 80 MHz, 85 MHz | |
| 動態范圍 | 64.7 dB | |
| 信噪比 | 44.3 dB | |
| 增益 | 1 x/2 x/4 x/8 x | |
| 曝光時間 | 2 μs ~ 10 ms | |
| 快門模式 | 支持自動曝光、手動曝光、一鍵曝光;支持固定曝光時間、脈沖寬度控制曝光時間 | |
| 黑白/彩色 | 黑白 | |
| 像素格式 | Mono 8/10/12 | |
| Binning | 支持1 × 1,2 × 2,4 × 4 | |
| 鏡像 | 支持水平鏡像 | |
| 觸發模式 | 外觸發,內觸發 | |
| 外觸發模式 | 行觸發,幀觸發,行+幀觸發 | |
| 電氣特性 | 數據接口 | Camera Link |
| 數字I/O | 12-pin P10 接頭提供供電和 I/O: 4 路雙向可配置 I/O(Line 0/1/3/4), 支持差分和單端 IO信號; Camera Link 提供 IO(CC1/CC2/CC3/CC4) | |
| 供電 | 12 ~ 24 VDC | |
| 典型功耗 | 7.2 W@12 VDC | |
| 結構 | 鏡頭接口 | M72*0.75, 法蘭后焦 12 mm;可通過轉接環轉接至 F 口鏡頭 |
| 外形尺寸 | 76 mm × 76 mm × 42.1 mm | |
| 重量 | 約320 g | |
| IP防護等級 | IP40(正確安裝鏡頭以及線纜的情況下) | |
| 溫度 | 工作溫度0 ~ 55°C,儲藏溫度-30 ~ 80°C | |
| 濕度 | 5% ~ 90% RH無冷凝 | |
| 一般規范 | 軟件 | MVS及符合Camera Link協議的采集卡控制軟件 |
| 操作系統 | Windows XP/7/10 32/64bits | |
| 協議/標準 | Camera Link V1.2,GenICam | |
| 認證 | CE,F(xiàn)CC,RoHS,KC |
