- 產品概述
功能特性
采用嵌入式硬件平臺，可進行高速的圖像處理
植入高精度定位、測量、識別算法，可實現計數、有無、測量、識別等功能
IO接口豐富，可接入多路輸入、輸出信號
狀態指示燈豐富，可實時查看設備狀態，方便調試與維護
光源設計巧妙，確保照明區域亮度均勻
支持RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP等多種通訊模式
訂貨型號

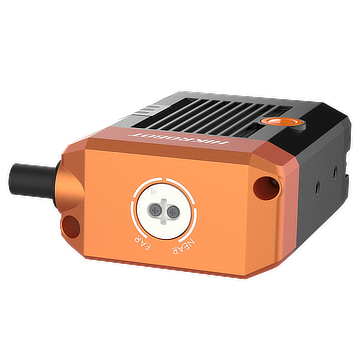

MV-SC2004EC-15S-WBN

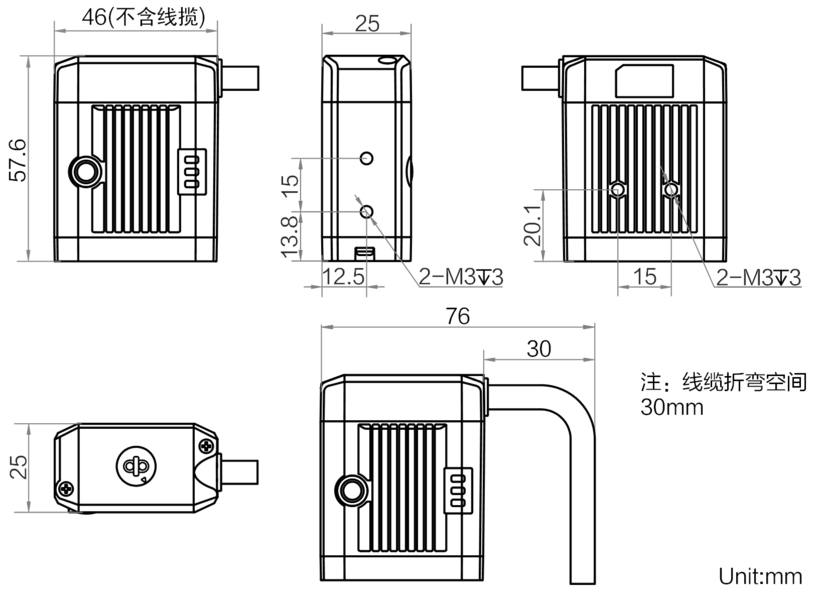

外形尺寸
型號 型號 MV-SC2004EC-15S-WBN 名稱 15mm鏡頭40萬像素彩色SC2000E視覺傳感器 一般規范 軟件 SCMVS 認證 CE，F(xiàn)CC，KC 相機 傳感器類型 CMOS，全局快門 像元尺寸 6.9 μm × 6.9 μm 靶面尺寸 1/2.9" 分辨率 704 × 540 最大采集幀率 60 fps 動態范圍 74 dB 信噪比 41 dB 增益 0 ~ 15 dB 曝光時間 16 μs ~ 1 sec 像素格式 Mono 8，RGB 8 黑白/彩色 彩色 電氣特性 數據接口 Fast Ethernet（100Mbit/s） 數字I/O 17-pin M12接口提供供電、以太網、數字IO、串口功能：包含1路輸入（Line2），2路可配置I/O（Line0/1），1路輸出（Line3）；1路RS-232
支持通過側面按鈕觸發設備供電 12 ~ 24 VDC 最大功耗 22 W@24VDC 結構 鏡頭接口 M12-mount，手動調焦 焦距 14.8 mm 鏡頭罩 透明鏡頭罩 光源 白光 指示燈 電源指示燈PWR，網絡指示燈LNK，狀態指示燈STS 外形尺寸 46 mm × 57.6 mm × 25 mm 重量 約220 g IP防護等級 IP65 溫度 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃ 濕度 20% ~ 95%RH無冷凝 工具 視覺工具 計數：斑點計數、圖案計數
有無：斑點有無、圖案有無
測量：亮度均值、對比度測量、顏色面積
識別：顏色比較方案能力 支持方案導入/導出，最多可存儲8個方案，40個模塊 通訊協議 RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP
